پمپ های KSB از تجهیزات شناخته شده صنعت پمپاژ در حوزههای آب، فاضلاب، ساختمان، انرژی، معدن و صنایع فرایندی هستند. سبد محصولات این شرکت طیف گسترده ای از فناوری های پمپاژ را پوشش می دهد. این تنوع شامل پمپ های سانتریفیوژ، پمپ های شناور، پمپ های چاه عمیق، پمپ ها Inline، پمپ های فشار قوی و پمپ های مخصوص کاربردهای صنعتی است. KSB همچنین سیستم های تقویت فشار و تجهیزات کنترل و درایو پمپ را ارائه میکند. ساختار هیدرولیکی هر پمپ بر اساس دبی، هد و ماهیت سیال انتخاب میشود. بنابراین نمی توان یک مدل را برای تمام کاربردهای صنعتی مناسب دانست. شرایط مکش، NPSH، دمای سیال و فشار کاری نیز در انتخاب پمپ اهمیت دارند. نوع پروانه و جنس قطعات مرطوب نیز باید با ویژگی های سیال هماهنگ شود. در کاربردهای صنعتی، قابلیت اطمینان و امکان سرویس نیز به اندازه راندمان اهمیت دارد. به همین دلیل بررسی خانواده محصول پیش از انتخاب نهایی پمپ KSB ضروری است.
شناخت انواع پمپ های KSB به مهندسان، پیمانکاران و خریداران کمک می کند گزینه مناسب را سریع تر شناسایی کنند. پمپ های تکمرحلهای معمولاً برای طیف گستردهای از انتقال سیال استفاده می شوند. پمپ های چندمرحله ای زمانی اهمیت بیشتری پیدا می کنند که سیستم به هد بالاتر نیاز داشته باشد. پمپ های چاه عمیق برای استخراج آب از منابع زیرزمینی طراحی شده اند. پمپ های فاضلاب نیز باید در برابر ذرات جامد، مواد ساینده و گرفتگی احتمالی مقاوم باشند. در تأسیسات ساختمان، پمپ های سیرکولاتور و Inline نقش مهمی در گردش آب دارند. در سیستم های تقویت فشار، چند پمپ می توانند بهصورت هماهنگ فشار شبکه را کنترل کنند. در صنایع شیمیایی نیز آب بندی و جنس متریال از عوامل تعیین کننده هستند. بنابراین دستهبندی پمپ KSB باید بر اساس ساختار، نقطه کاری و کاربرد انجام شود. در ادامه مهم ترین گروه های پمپ KSB و ویژگیهای فنی آن ها بررسی می شوند.
پمپ KSB در صنعت آبرسانی
آبرسانی یکی از مهم ترین حوزه های استفاده از پمپ های کا اس ب است. پمپ ها در این صنعت برای استخراج آب، انتقال آب خام و تصفیه شده و افزایش فشار شبکه استفاده می شوند. انتخاب پمپ در این کاربرد مستقیماً به دبی و هد مورد نیاز سیستم وابسته است. در شبکه های شهری ممکن است پمپ در ایستگاه انتقال یا بوسترپمپ نصب شود. در پروژه های چاه نیز پمپ باید متناسب با قطر و شرایط هیدرولیکی چاه انتخاب شود. پمپ های تک مرحله ای برای بسیاری از کاربردهای معمول انتقال آب مناسب هستند. پمپ های چندمرحلهای برای ایجاد هد بالاتر در سامانه های خاص استفاده میشوند. پمپ های دو مکشه نیز برای پروژه هایی با دبی بالا اهمیت زیادی دارند. در کنار پمپ های منفرد، سیستم های تقویت فشار و راهکارهای کنترلی نیز ارائه می دهد. این تنوع باعث شده محصولات KSB در بخش های مختلف صنعت آب قابل استفاده باشند.
در انتخاب پمپ آبرسانی، فقط ظرفیت اسمی پمپ نباید ملاک قرار گیرد. نقطه کاری باید روی منحنی عملکرد پمپ و در محدوده مناسب راندمان قرار داشته باشد. هد کل سیستم باید شامل اختلاف ارتفاع، افت اصطکاکی و فشار مورد نیاز مصرف کننده باشد. شرایط مکش نیز باید برای جلوگیری از کاویتاسیون بررسی شود. در پمپ های چاه عمیق، سطح آب و افت سطح دینامیکی اهمیت ویژهای دارند. در پمپ های انتقال آب، قطر و طول خطوط لوله نیز روی نقطه کاری اثر می گذارند. استفاده از موتور راندمان بالا می تواند مصرف انرژی را در کارکرد طولانی کاهش دهد. کنترل دور نیز در سامانه هایی با مصرف متغیر میتواند عملکرد پمپ را با نیاز واقعی تطبیق دهد. در برخی خانواده های خود از موتورهای راندمان بالا و سامانه های کنترل دور استفاده می کند. در نهایت انتخاب صحیح باید بر اساس محاسبات هیدرولیکی پروژه انجام شود و نه صرفاً نام سری پمپ.

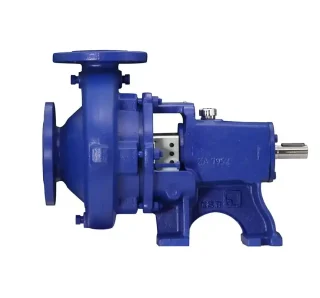

پمپ های سانتریفیوژ تک مرحله ای Single Stage
پمپ های سانتریفیوژ تک مرحله ای KSB از مهم ترین گروه های محصولات این شرکت هستند. در این ساختار، انرژی مکانیکی محور از طریق یک پروانه به سیال منتقل می شود. یکی از شناخته شده ترین خانواده های کا اس ب در این گروه است. این پمپ دارای محفظه حلزونی و طراحی Back Pull-Out است. طراحی Back Pull-Out امکان دسترسی به مجموعه های داخلی را بدون جدا کردن محفظه از خطوط لوله فراهم می کند. مطابق ابعاد و الزامات اصلی EN 733 طراحی شده است. پروانه بسته شعاعی و رینگ های سایشی قابل تعویض از ویژگی های طراحی این خانواده هستند. بسته به نسخه، آب بندی مکانیکی و سیستم محرکه متفاوتی قابل انتخاب است. برای Etanorm نسخههای دارای PumpDrive و موتورهای راندمان بالا نیز ارائه می کند. بنابراین این خانواده را میتوان یکی از گزینه های انعطاف پذیر KSB برای کاربردهای مختلف انتقال سیال دانست.
کاربرد پمپ های تک مرحله ای KSB به انتقال آب محدود نمی شود. برای سیستم های آبرسانی، مدارهای خنک کننده و گرمایش استفاده می شود. این خانواده در استخرها و برخی سیستم های آتشنشانی نیز کاربرد دارد. آبیاری عمومی و سیستم های اسپری آبیاری از دیگر حوزه های کاربرد آن هستند. در سیستم های تهویه مطبوع نیز می توان از پمپ های مناسب این خانواده استفاده کرد. نیز یک پمپ تک مرحله ای Close-Coupled است که برای کاربردهای مشابه طراحی شده است. تفاوت مهم ساختاری Etabloc با Etanorm در نوع کوپلینگ و آرایش مجموعه محرکه است. انتخاب میان این ساختارها باید بر اساس فضای نصب، شرایط سرویس و الزامات پروژه انجام شود. در سیالات تمیز یا سیالاتی که از نظر شیمیایی و مکانیکی با متریال پمپ سازگار هستند، این خانواده ها کاربرد گسترده ای دارند. در نتیجه پمپ تک مرحله ای زمانی گزینه مناسبی است که هد مورد نیاز سیستم با محدوده عملکرد یک مرحله هیدرولیکی تأمین شود.
از دید مهندسی، مزیت اصلی پمپ تک مرحله ای سادگی نسبی ساختار و انعطاف پذیری آن است. تعداد کمتر مراحل معمولاً باعث ساده تر شدن ساختار هیدرولیکی می شود. در مدل هایی مانند Etanorm، طراحی Back Pull-Out می تواند عملیات تعمیر و سرویس را ساده تر کند. وجود رینگ سایشی قابل تعویض نیز امکان مدیریت استهلاک قطعات هیدرولیکی را فراهم می کند. با این حال، انتخاب پمپ فقط بر اساس تک مرحله ای بودن صحیح نیست. باید نقطه کاری واقعی، راندمان، توان موتور و NPSH بررسی شود. اگر هد مورد نیاز بسیار بالا باشد، استفاده از پمپ چند مرحله ای میتواند منطقی تر باشد. همچنین جنس قطعات باید با دما و ترکیب شیمیایی سیال سازگار باشد. کنترل دور در شرایط بار متغیر می تواند به کاهش مصرف انرژی کمک کند. بنابراین Etanorm و Etabloc زمانی بهترین عملکرد را خواهند داشت که بر اساس منحنی عملکرد و شرایط واقعی سیستم انتخاب شوند.

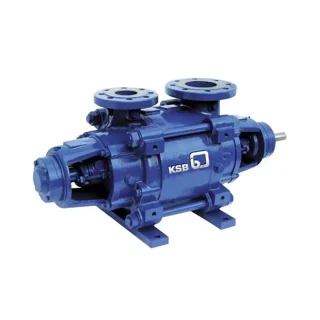

پمپ های سانتریفیوژ چند مرحله ای Multistage
پمپ های سانتریفیوژ چند مرحله ای KSB برای کاربردهایی طراحی شده اند که به هد بالاتر نیاز دارند. در این پمپ ها چند مرحله هیدرولیکی به صورت متوالی قرار می گیرند. افزایش هد در مراحل مختلف باعث می شود پمپ بتواند فشار بیشتری ایجاد کند. Movitec یکی از خانواده های مهم KSB در این حوزه است. به عنوان پمپ سانتریفیوژ چند مرحله ای فشارقوی شناخته می شود. مدل های عمودی این خانواده طراحی Ring-Section دارند. نسخه های افقی با نام Movitec H(S)I نیز عرضه می شوند. آرایش Inline در برخی مدل ها باعث می شود نازل مکش و دهش در یک راستای خط لوله قرار گیرند. این ساختار برای کاربردهای تقویت فشار و تأسیسات بسیار کاربردی است. همچنین Multitec را بهعنوان پمپ چند مرحله ای افقی یا عمودی معرفی می کند.
پمپ های چند مرحله ای در آبرسانی ساختمان های مرتفع کاربرد مهمی دارند. در چنین ساختمان هایی فشار شبکه ورودی ممکن است برای تأمین طبقات بالا کافی نباشد. سیستم های بوسترپمپ نیز معمولاً از پمپ های چند مرحله ای برای ایجاد فشار مورد نیاز استفاده می کنند. آبیاری تحت فشار و سیستم های اسپری نیز از کاربردهای این خانواده هستند. در سیستم های شست و شو و آتش نشانی نیز استفاده میشود. علاوه بر آبرسانی در کاربردهای نیروگاهی، گرمایش، فیلتراسیون و برخی فرایندهای صنعتی کاربرد دارد. سیستم های اسمز معکوس نیز به پمپ هایی با فشار مناسب نیاز دارند و از جمله حوزه های کاربرد پمپ های فشارقوی هستند. در صنایع، شرایط دمایی و جنس سیال باید پیش از انتخاب مدل بررسی شود. انتخاب تعداد مراحل نیز باید از محاسبه هد کل سیستم به دست آید. بنابراین چند مرحله ای بودن زمانی مزیت اصلی است که نیاز هیدرولیکی پروژه به هد بالا وابسته باشد.
از نظر فنی، پمپ چند مرحله ای راهکاری برای دستیابی به هد بالا بدون نیاز به افزایش بیش از حد بار یک مرحله است. با این حال افزایش تعداد مراحل به معنی مناسب بودن پمپ برای هر شرایطی نیست. تعداد مراحل باید با نقطه کاری و محدوده طراحی سازنده هماهنگ باشد و شرایط مکش همچنان از پارامترهای اصلی انتخاب هستند. در برخی مدلهای Movitec به مقادیر پایین NPSH اشاره می کند که می تواند به عملکرد مطمئن تر در شرایط مکش کمک کند. راندمان هیدرولیکی نیز باید در نقطه کاری پروژه بررسی شود. استفاده از موتور راندمان بالا و کنترل دور می تواند مصرف انرژی را در بارهای متغیر کاهش دهد. در سیستم های فشارقوی، فشار کاری مجاز بدنه و آب بندی نیز باید بررسی شود. بنابراین Multitec و Movitec را باید بر اساس محاسبات سیستم و نه صرفاً عنوان چندمرحلهای انتخاب کرد. انتخاب مهندسی صحیح میتواند هم فشار موردنیاز را تأمین کند و هم هزینه انرژی و نگهداری را کنترل نماید.
پمپ های شناور چاه عمیق
Submersible Borehole Pumps
پمپهای شناور چاه عمیق کا اس ب برای استخراج آب از منابع زیرزمینی طراحی شدهاند. خانواده UPA یکی از خانوادههای اصلی KSB در این حوزه است. این پمپ ها درون چاه نصب می شوند و موتور و پمپ بهصورت مجموعه شناور کار می کنند. مدل های UPA می توانند بر اساس سری و پیکربندی تک مرحله ای یا چند مرحله ای باشند. برخی مدل ها از هیدرولیک Mixed Flow استفاده می کنند. در مدل UPA 250، KSB کاربرد برای چاه هایی با قطر ۱۰ اینچ و بالاتر را اعلام کرده است. برای UPA 300 نیز چاه های ۱۲ اینچ و بالاتر ذکر شده است. طراحی پمپ شامل اجزایی مانند رینگ های مقاوم به سایش و یاتاقان های محصور است. برخی پیکربندی ها نیز به شیر یک طرفه مجهز می شوند. هدف اصلی این طراحی، ایجاد عملکرد مطمئن در شرایط خاص چاه و بهره برداری طولانیمدت است.
کاربرد اصلی UPA در سیستم های تأمین آب و استخراج آب از چاه است. این پمپ ها در شبکه های آبرسانی شهری و صنعتی استفاده می شوند. آبیاری عمومی و آبیاری تحت فشار نیز از کاربردهای مهم آن ها هستند. در برخی پروژه های معدن نیز از پمپهای چاه عمیق استفاده میشود. کاهش سطح آب زیرزمینی یکی دیگر از کاربردهای اعلامشده برای برخی مدلهای UPA است. در بعضی پیکربندی ها امکان استفاده برای تقویت فشار و سیستم های آتش نشانی نیز وجود دارد. قطر چاه یکی از اولین پارامترهایی است که هنگام انتخاب مدل باید بررسی شود. عمق نصب و سطح دینامیکی آب نیز مستقیماً روی هد موردنیاز اثر می گذارند. وجود شن و ذرات ساینده در آب نیز باید در انتخاب متریال و ساختار پمپ لحاظ شود. بنابراین انتخاب UPA بدون اطلاعات واقعی چاه از نظر مهندسی قابل اتکا نیست.
از نظر فنی، پمپ چاه عمیق باید هم از نظر هیدرولیک و هم از نظر موتور با چاه هماهنگ باشد. قطر خارجی مجموعه نباید با قطر داخلی چاه تداخل ایجاد کند. نقطه کاری باید با دبی مجاز چاه و ظرفیت آبدهی منبع سازگار باشد. انتخاب دبی بیش از ظرفیت چاه می تواند شرایط نامناسب بهره برداری ایجاد کند. هد پمپ نیز باید بر اساس عمق آب، فشار مورد نیاز و افت خطوط محاسبه شود. مقدار شن موجود در آب میتواند روی عمر پروانه ها و رینگ های سایشی اثر بگذارد. در برخی مدل های UPA از جداکننده شن و اجزای مقاوم به سایش برای افزایش قابلیت اطمینان استفاده می کند. شیر یک طرفه نیز میتواند از برگشت جریان و برخی مشکلات هیدرولیکی جلوگیری کند. در نتیجه UPA زمانی عملکرد مطلوبی خواهد داشت که اطلاعات واقعی چاه در انتخاب پمپ لحاظ شود. این رویکرد باعث افزایش عمر تجهیز و کاهش هزینه تعمیرات و توقف سیستم می شود.
از کارشناسان ما درباره پمپ KSB بپرسید
پمپ کا اس ب در حوزه انتقال فاضلاب و سیالات حاوی ذرات جامد
انتقال فاضلاب از نظر هیدرولیکی و مکانیکی با انتقال آب تمیز تفاوت دارد. فاضلاب ممکن است حاوی مواد جامد، الیاف، لجن و ذرات ساینده باشد. به همین دلیل پروانه پمپ باید متناسب با ماهیت سیال انتخاب شود. احتمال گرفتگی نیز یکی از مهم ترین مسائل در طراحی سیستم فاضلاب است. آب بندی موتور در پمپ های شناور اهمیت ویژه ای دارد. ورود رطوبت به موتور می تواند موجب آسیب الکتریکی و توقف تجهیز شود. برای مدیریت این شرایط از سامانه های مختلف پایش و حفاظت در برخی محصولات استفاده میکند. خانواده Amarex KRT یکی از محصولات مهم KSB در این حوزه است. این خانواده برای کاربردهای فاضلاب شهری و صنعتی و تصفیه خانه ها طراحی شده است. انتخاب صحیح پمپ فاضلاب باید همزمان شرایط هیدرولیکی و ماهیت جامدات را در نظر بگیرد و به این نکات توجه ویژه داشته باشید.
در ایستگاه های پمپاژ فاضلاب، پمپ باید بتواند دبی مورد نیاز را با هد مناسب تأمین کند. در فاضلاب خام، انتخاب نوع پروانه برای جلوگیری از گرفتگی اهمیت زیادی دارد. در تصفیه خانه ها نیز پمپ ها برای انتقال فاضلاب و لجن در مراحل مختلف فرایند استفاده می شوند. برخی مدل ها قابلیت نصب تر یا خشک دارند و این موضوع انعطاف پذیری طراحی را افزایش میدهد. برای مدیریت فاضلاب، انتقال آب خدماتی و دفع لجن معرفی شده است. نسخه های مختلف پروانه امکان تطبیق بهتر پمپ با نوع سیال را فراهم میکنند. در کاربردهای صنعتی، مواد شیمیایی موجود در فاضلاب نیز باید بررسی شوند. در محیط های مستعد انفجار، استفاده از نسخه مناسب و تأییدشده ضروری است. همچنین کنترل دمای موتور و تشخیص نشتی می تواند قابلیت اطمینان سیستم را افزایش دهد. در نتیجه پمپ فاضلاب باید بر اساس ماهیت واقعی سیال و شرایط ایستگاه انتخاب شود.
از نظر فنی، پمپ فاضلاب خوب فقط پمپی با ظرفیت بالا نیست. توانایی عبور مواد جامد و مقاومت در برابر گرفتگی از عوامل مهم طراحی است. قطر عبور آزاد و شکل پروانه باید با مواد موجود در فاضلاب هماهنگ باشد. در فاضلاب خام، انتخاب هیدرولیک نامناسب می تواند احتمال توقف و نیاز به تعمیر را افزایش دهد. آب بندی موتور نیز باید در برابر نفوذ رطوبت محافظت شود. KRT از کابل کشی آب بندیشده و سنسورهای نشتی و دمای موتور در برخی پیکربندی ها بهره میبرد. این تجهیزات امکان پایش وضعیت موتور و افزایش ایمنی عملیاتی را فراهم می کنند. در انتخاب نهایی باید منحنی پمپ، توان موتور و محدوده مجاز عملکرد بررسی شود. طراحی ایستگاه نیز باید از نظر سرعت جریان و جلوگیری از ته نشینی مناسب باشد. بنابراین عملکرد مطمئن پمپ فاضلاب نتیجه انتخاب صحیح پمپ و طراحی صحیح کل سیستم است.
پمپ های فاضلاب و لجن کش Wastewater Pumps
Amarex KRT یک پمپ موتور شناور تک مرحلهای KSB برای کاربردهای فاضلابی است. این پمپ در آرایش Close- Coupled طراحی شده است. امکان نصب افقی یا عمودی برای این خانواده وجود دارد. بسته به نسخه، نصب پمپ می تواند به صورت تر یا خشک انجام شود. برای این خانواده انواع مختلف هیدرولیک و پروانه ارائه می کند. برخی نسخه ها برای استفاده در محیط های دارای خطر انفجار نیز قابل ارائه هستند. موتور های این خانواده برای کار در شرایط دشوار فاضلابی طراحی شده اند. سنسورهای حفاظتی می توانند ورود رطوبت و افزایش دمای موتور را پایش کنند. این ویژگی ها باعث میشوند Amarex KRT برای ایستگاههای پمپاژ و تصفیه خانه ها مناسب باشد. بنابراین ساختار آن برای محیطهایی طراحی شده است که قابلیت اطمینان در انتقال فاضلاب اهمیت بالایی دارد.
کاربرد Amarex KRT شامل مدیریت فاضلاب شهری و صنعتی است. این پمپ در تصفیه خانه های فاضلاب برای انتقال جریان های مختلف استفاده می شود. دفع لجن نیز یکی از کاربردهای اعلام شده توسط KSB است. انتقال آب خدماتی نیز در محدوده کاربرد این خانواده قرار دارد. بسته به نوع پروانه، شرایط مختلف سیال را می توان پوشش داد. در پروژه هایی که فضای نصب محدود است، نسخه های فشرده می توانند مزیت داشته باشند. نصب خشک نیز در برخی شرایط امکان دسترسی آسان تر برای سرویس را فراهم می کند. برای فاضلاب خام، انتخاب هیدرولیک مناسب به کاهش احتمال گرفتگی کمک می کند. در پروژه های صنعتی، سازگاری متریال با ترکیبات شیمیایی فاضلاب نیز باید بررسی شود. بنابراین کاربرد Amarex KRT باید بر اساس مشخصات واقعی سیال و شرایط ایستگاه تعیین شود.
از دید مهندسی، مهمترین نکته در انتخاب Amarex KRT تطبیق هیدرولیک با فاضلاب واقعی است. دبی و هد تنها دو پارامتر از مجموعه پارامترهای انتخاب هستند. نوع جامدات، اندازه ذرات و میزان الیاف نیز اهمیت دارند. دمای سیال و شرایط محیط نصب موتور نیز باید در طراحی لحاظ شوند. اگر محیط مستعد انفجار باشد، نسخه مناسب دارای تأییدیه لازم باید انتخاب شود. حفاظت در برابر نشتی موتور میتواند از خرابی های پرهزینه جلوگیری کند. کنترل دمای موتور مانع ادامه کار در شرایط حرارتی نامناسب میشود. انتخاب پروانه مناسب نیز مستقیماً بر عملکرد و قابلیت عبور مواد جامد اثر میگذارد. بنابراین Amarex KRT را باید بهعنوان یک راهکار مهندسی فاضلاب، نه صرفاً یک پمپ لجنکش، ارزیابی کرد. نتیجه نهایی زمانی مطلوب خواهد بود که پمپ، ایستگاه و سیستم کنترل به صورت یکپارچه طراحی شوند.
پمپ های سیرکولاتور Circulator Pumps
پمپ های سیرکولاتور برای گردش مداوم سیال در مدارهای بسته طراحی می شوند. یکی از خانواده های سیرکولاتور KSB است. این پمپ از نوع Wet-Rotor یا موتور با روتور تر است. در ساختار آن موتور و بخش هیدرولیکی برای گردش سیال در مدار طراحی شده اند. KSB Calio را بهعنوان پمپ سیرکولاتور راندمان بالا و بدون نیاز به آب بندی شفت معمول معرفی می کند. کنترل فشار تفاضلی پیوسته یکی از قابلیت های مهم این خانواده است. چنین کنترلی می تواند عملکرد پمپ را با نیاز سیستم تطبیق دهد.Calio در مدارهای گرمایش، تهویه مطبوع و سرمایش کاربرد دارد. در مدارهای یک لوله ای و دو لوله ای نیز قابل استفاده است. بنابراین Calio یکی از گزینه های تخصصی KSB برای گردش آب در تأسیسات مکانیکی ساختمان محسوب میشود.
کاربرد اصلی Calio در سیستم هایی است که نیاز به گردش کنترل شده آب دارند. سیستم های گرمایش ساختمان یکی از مهم ترین کاربردهای این پمپ هستند. مدارهای سرمایش و تهویه مطبوع نیز به گردش مداوم آب نیاز دارند. سیستم های گرمایش از کف نیز از مدارهای گردش آب استفاده می کنند. مدار بویلر و مدارهای اولیه نیز می توانند از سیرکولاتور مناسب استفاده کنند. در بارهای متغیر، کنترل فشار تفاضلی اهمیت بیشتری پیدا میکند. زیرا نیاز جریان در مدار همیشه ثابت نیست. پمپ می تواند با تغییر شرایط سیستم، عملکرد خود را تنظیم کند. این رویکرد به کاهش انرژی تلف شده در شرایط بار جزئی کمک می کند. در نتیجه سیرکولاتور مناسب باید با دبی، هد و مقاومت شبکه تأسیسات هماهنگ شود.
از نظر فنی، انتخاب سیرکولاتور باید بر اساس افت فشار مدار انجام شود. دبی مورد نیاز نیز باید از بار حرارتی یا سرمایشی سیستم محاسبه شود. استفاده از پمپی با ظرفیت بسیار بزرگ میتواند مصرف انرژی و نویز را افزایش دهد. استفاده از پمپی با ظرفیت پایین نیز باعث کمبود جریان و کاهش عملکرد سیستم می شود. قابلیت کنترل فشار تفاضلی می تواند در مدارهای با شیرهای ترموستاتیک یا بار متغیر مفید باشد. راندمان موتور نیز در کارکرد طولانی مدت اهمیت زیادی دارد. با طراحی راندمان بالا برای چنین شرایطی توسعه یافته است. همچنین محدوده دما و فشار مجاز باید با شرایط مدار سازگار باشد. در نهایت انتخاب سیرکولاتور باید بر اساس منحنی سیستم و منحنی پمپ انجام شود. بنابراین Calio زمانی بیشترین مزیت را ایجاد میکند که کنترل و ظرفیت آن متناسب با رفتار واقعی مدار انتخاب شود.

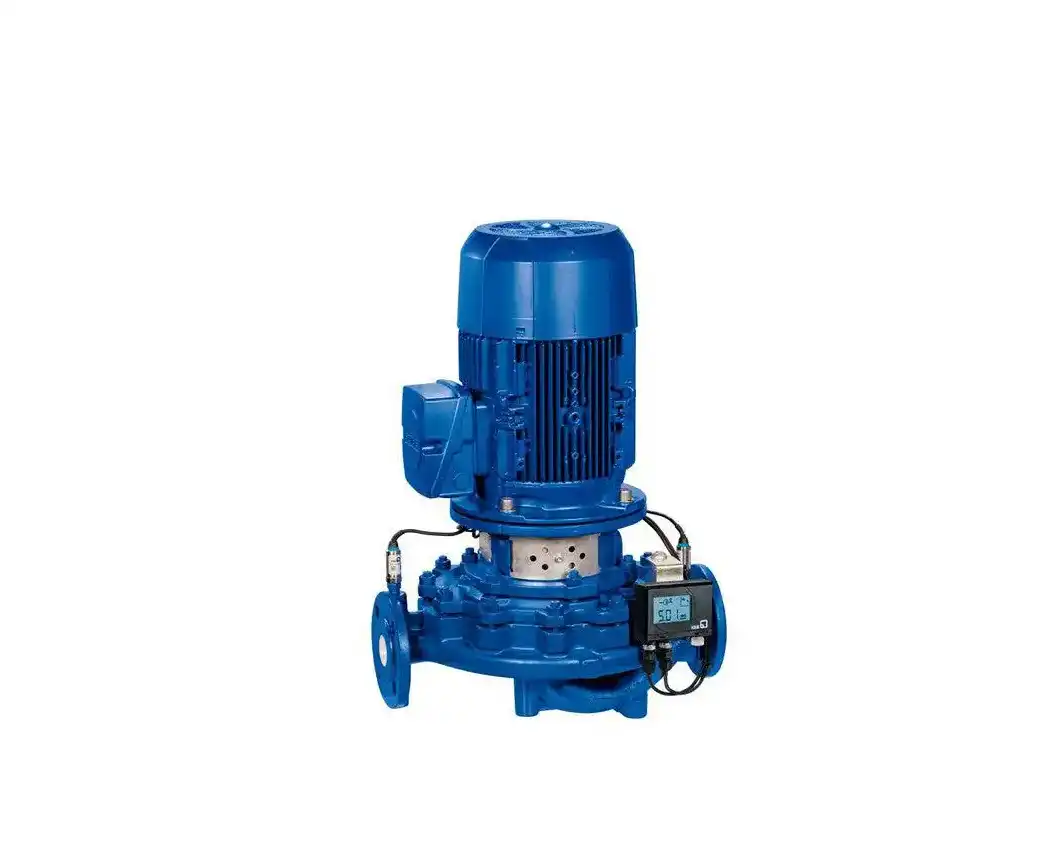

پمپ های خطی Inline Pumps
پمپ های Inline برای نصب مستقیم در مسیر لوله طراحی می شوند. در این ساختار، نازل مکش و دهش در آرایش مناسب برای قرارگیری پمپ روی خط لوله قرار دارند. یکی از خانواده های شناختهشده KSB در این گروه است. نسخه های جدیدتر مانند EtaLine Pro نیز با فناوری های راندمان بالا عرضه شده اند. دارای موتور سنکرون آهنربای دائم و کنترل دور است. این ساختار امکان تنظیم سرعت چرخش پمپ بر اساس نیاز سیستم را فراهم می کند. طراحی فشرده یکی از مزیت های مهم پمپ های Inline محسوب می شود. این ویژگی در موتورخانه ها و فضاهای محدود اهمیت زیادی دارد. این خانواده را برای سیستم های گرمایش، سرمایش، آب خدماتی و گردش صنعتی معرفی می کند. بنابراین پمپ Inline می تواند راهکاری مناسب برای سیستم هایی باشد که محدودیت فضا دارند.
پمپهای Inline در سیستمهای HVAC کاربرد بسیار گسترده ای دارند. در مدارهای گرمایش ساختمان می توان از آن ها برای گردش آب استفاده کرد. در سیستم های سرمایش نیز آب سرد یا سیال انتقال حرارت باید در مدار گردش کند. سیستم های آب خدماتی نیز می توانند از این ساختار بهره ببرند. در صنایع، مدارهای گردش سیال نیز یکی از کاربردهای مهم پمپ Inline است. مزیت نصب مستقیم روی خط می تواند فضای مورد نیاز برای نصب را کاهش دهد. در پروژه های بازسازی نیز این ویژگی می تواند به ساده تر شدن جانمایی کمک کند. کنترل دور نیز امکان تطبیق دبی با بار واقعی را فراهم می کند. در سیستم هایی با مصرف متغیر، این قابلیت می تواند به کاهش مصرف برق کمک کند. بنابراین کاربرد Etaline باید بر اساس مشخصات مدار و فضای نصب ارزیابی شود.
از نظر فنی، Inline بودن به تنهایی معیار انتخاب پمپ نیست. نقطه کاری همچنان باید از ترکیب دبی و هد مورد نیاز سیستم به دست آید. همچنین باید افت فشار تجهیزات و طول خطوط لوله محاسبه شود. جهت نصب و شرایط مکانیکی لولهکشی باید مطابق دستورالعمل سازنده باشد. از کنترل دور و موتور راندمان بالا برای بهبود تطبیق با شرایط سیستم استفاده میکند. دبی و هد نیز باید بر اساس مدل انتخابی بررسی شود. برای نمونه KSB برای EtaLine Pro حداکثر دبی ۶۴ مترمکعب بر ساعت و هد ۴۲٫۹ متر را در صفحه محصول اعلام کرده است. این اعداد مربوط به همان خانواده و محدوده محصول هستند و نباید به همه پمپ های Inline KSB تعمیم داده شوند. بنابراین انتخاب باید بر اساس مدل دقیق و منحنی عملکرد انجام شود تا ریسک انتخاب اشتباه کاهش و بهره وری سیستم افزایش یابد.
پمپ های فشار قوی High Pressure Pumps
پمپ فشار قوی در سبد KSB یک دسته فنی است و الزاماً نام یک مدل مشخص نیست. پمپهای فشارقوی را برای کاربردهایی معرفی می کند که به هد یا فشار قابل توجه نیاز دارند. در تعریف عمومی کا اس ب، پمپ های فشارقوی معمولاً در محدوده هد حدود ۲۰۰ تا ۱۲۰۰ متر قرار می گیرند. فشار کاری مجاز بسته به نوع پمپ و طراحی آن متفاوت است. خانواده هایی مانند Movitec و Multitec در بخش پمپ های فشارقوی KSB قرار میگیرند. برای هدهای بسیار بالا، KSB خانوادههایی مانند CHTR و HG و HGM/HGM-S نیز ارائه میکند. یک پمپ چندمرحله ای فشار قوی با طراحی Barrel و مطابق API 610/ISO 13709 است. این تنوع نشان میدهد پمپ فشارقوی باید بر اساس کاربرد تخصصی انتخاب شود. نوع نصب، تعداد مراحل و طراحی بدنه با توجه به شرایط پروژه متفاوت خواهد بود. بنابراین اصطلاح High Pressure Pumps نباید با یک سری محصول واحد اشتباه گرفته شود.
کاربرد پمپ های فشارقوی KSB در سیستمهای مختلف صنعتی و عمرانی دیده میشود. تقویت فشار آب یکی از مهم ترین کاربردهای این گروه است. سیستم های آبرسانی ساختمان های مرتفع نیز به فشار بیشتری نسبت به شبکه معمولی نیاز دارند. آبیاری تحت فشار و سیستم های اسپری نیز از کاربردهای این پمپ ها هستند. شست و شوی صنعتی یکی دیگر از کاربردهای ذکر شده توسط KSB است. سیستم های آتشنشانی نیز در برخی طراحی ها به پمپ های فشارقوی نیاز دارند. صنایع، سیستمهای HVAC و کاربردهای دریایی نیز در محدوده کاربرد این گروه قرار دارند. در نیروگاه ها و فرایندهای صنعتی، نوع سیال و شرایط دمایی نیز باید لحاظ شود. برای فشارهای بسیار بالا ممکن است پمپ های چند مرحله ای تخصصی مناسب تر باشند. بنابراین کاربرد پمپ فشار قوی باید از نیاز واقعی سیستم و مشخصات فرایند استخراج شود.
از نظر مهندسی، انتخاب پمپ فشارقوی بیش از هر چیز به هد کل سیستم وابسته است. فشار مکش نیز باید در محاسبات لحاظ شود. شرایط NPSH در فشارهای بالا اهمیت ویژهای دارد. انتخاب پمپ در نقطهای دور از محدوده بهینه می تواند باعث افزایش توان مصرفی و استهلاک شود. متریال هیدرولیکی نیز باید با سیال و فشار کاری سازگار باشد. در پروژه های حساس، استاندارد طراحی و الزامات ایمنی نیز باید بررسی شوند. برای نمونه KSB خانواده CHTR را مطابق API 610 و ISO 13709 معرفی می کند. در مقابل، Movitec بیشتر برای کاربردهای فشارقوی آب و تقویت فشار شناخته می شود. بنابراین ساختار پمپ باید با نوع پروژه و سطح فشار مورد نیاز هماهنگ شود. نتیجه مطلوب زمانی حاصل می شود که فشار، دبی، NPSH، توان و متریال همزمان در فرایند انتخاب بررسی شوند.
پمپ های صنعتی سهند صنعت میهن
بهترین کیفیت را با منصفانه ترین قیمت ها در فروشگاه سهند صنعت میهن تجربه کنید.
ابزار دقیق در سهند صنعت میهن
بهترین کیفیت را با منصفانه ترین قیمت ها در فروشگاه سهند صنعت میهن تجربه کنید.
لوله و اتصالات سهند صنعت میهن
بهترین کیفیت را با منصفانه ترین قیمت ها در فروشگاه سهند صنعت میهن تجربه کنید.
پمپ KSB در صنایع شیمیایی، پتروشیمی و پالایشگاهی
صنایع شیمیایی و پتروشیمی از حساس ترین حوزههای استفاده از پمپ های صنعتی هستند. سیالات این صنایع ممکن است خورنده، سمی، قابل اشتعال یا دارای دمای بالا باشند. بنابراین پمپ باید علاوه بر عملکرد هیدرولیکی، الزامات ایمنی و آب بندی مناسبی داشته باشد. انتخاب متریال قطعات مرطوب اهمیت بسیار زیادی دارد. نوع آب بندی نیز باید بر اساس فشار، دما و خواص سیال انتخاب شود. در برخی کاربردها جلوگیری از نشتی سیال اولویت اصلی است. پمپ های Magnetic Drive در چنین شرایطی می توانند مزیت مهمی داشته باشند. خانواده Magnochem را برای صنایع شیمیایی و پتروشیمی ارائه می کند. نیز یکی از پمپ های فرآیندی مهم KSB برای صنایع شیمیایی، پتروشیمی و مهندسی فرایند است. این محصولات برای شرایطی طراحی شده اند که قابلیت اطمینان فرایندی اهمیت بالایی دارد.
در پالایشگاه ها پمپ ها برای انتقال خوراک، محصولات، سیالات فرایندی و سیالات جانبی استفاده می شوند. در واحدهای پتروشیمی نیز جریان های مختلف بین تجهیزات فرایندی منتقل میشوند. برخی از این سیالات دمای بالا یا فشار قابلتوجه دارند. برخی دیگر ممکن است از نظر شیمیایی خطرناک یا سمی باشند. در چنین شرایطی انتخاب پمپ باید با استاندارد طراحی و الزامات ایمنی پروژه هماهنگ باشد. برای بسیاری از کاربردهای فرآیندی و صنعتی طراحی شده است. نیز به دلیل استفاده از کوپلینگ مغناطیسی برای سیالات حساس اهمیت ویژهای دارد. در محیط های مستعد انفجار، نسخه های مناسب ATEX اهمیت پیدا می کنند. شرایط بهره برداری نیز باید با محدوده دما و فشار مجاز محصول هماهنگ باشد. در نتیجه انتخاب پمپ صنعتی در این صنایع فرایندی چند پارامتری است و صرفاً بر اساس دبی انجام نمی شود.
از نظر مهندسی، پمپ فرآیندی باید بخشی از یک سیستم کامل ایمنی و فرایند در نظر گرفته شود. آب بندی، متریال، یاتاقان ها و شرایط روانکاری همگی در قابلیت اطمینان نقش دارند. انتخاب نادرست متریال می تواند موجب خوردگی و کاهش عمر تجهیز شود. انتخاب نادرست آب بندی نیز ممکن است باعث نشتی سیال شود. در سیالات خطرناک، این نشتی میتواند پیامد ایمنی و زیستمحیطی داشته باشد. بنابراین بررسی سازگاری شیمیایی سیال و متریال پیش از سفارش ضروری است. استانداردهای طراحی و الزامات پروژه نیز باید برای هر مدل جداگانه بررسی شوند. KSB برای خانوادههای مختلف محصولات صنعتی خود استانداردها و پیکربندیهای متفاوتی ارائه میکند. نتیجهگیری فنی این است که انتخاب پمپ فرآیندی باید بر اساس مشخصات واقعی سیال و شرایط طراحی انجام شود. این رویکرد باعث افزایش قابلیت اطمینان، کاهش توقف فرایند و افزایش طول عمر تجهیز خواهد شد.

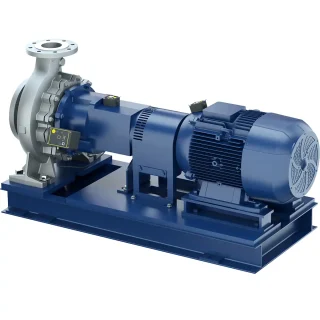

پمپ های فرآیندی Process Pumps
MegaCPK یکی از خانواده های مهم پمپ فرآیندی KSB است. این پمپ به صورت افقی و با محفظه حلزونی طراحی شده است. ساختار آن شامل پروانه شعاعی تک ورودی و طراحی Back Pull-Out است. بر اساس استانداردهای DIN EN ISO 5199 و ابعاد DIN EN ISO 2858 طراحی شده است. این استانداردها آن را برای طیف گستردهای از کاربردهای فرآیندی مناسب می کنند. کاربرد این خانواده را در صنایع شیمیایی و پتروشیمی اعلام کرده است. پالایشگاه ها و مهندسی فرآیند نیز در محدوده کاربرد آن قرار دارند. بسته به نسخه، متریال و سیستم آب بندی قابل تطبیق با شرایط مختلف هستند. برای خانواده MegaCPK محدوده های مختلف دبی، هد، فشار و دمای سیال را اعلام کرده است. بنابراین مدل دقیق باید بر اساس شرایط پروژه انتخاب شود و اعداد فنی یک مدل نباید به کل خانواده تعمیم داده شوند.
کاربرد MegaCPK در فرایندهایی است که انتقال مطمئن سیالات صنعتی اهمیت دارد. صنایع شیمیایی یکی از کاربردهای اصلی این پمپ محسوب می شوند. صنایع پتروشیمی نیز به پمپ هایی با قابلیت اطمینان بالا نیاز دارند. پالایشگاه ها برای انتقال سیالات مختلف فرایندی از پمپ های فرآیندی استفاده می کنند. مهندسی فرایند نیز شامل طیف گسترده ای از مدارهای انتقال و گردش سیال است. در این کاربردها دمای سیال می تواند از آب معمولی بالاتر باشد. فشار کاری نیز ممکن است نسبت به تأسیسات عادی ساختمان بیشتر باشد. بنابراین آب بندی و جنس قطعات باید مطابق شرایط فرایند انتخاب شوند. سیستم های کنترل و درایو نیز می توانند برای تنظیم عملکرد پمپ مورد استفاده قرار گیرند. در نتیجه MegaCPK زمانی انتخاب مناسبی است که مشخصات فنی آن با نیاز دقیق فرایند تطبیق داشته باشد.
از نظر فنی، مهم ترین مزیت Mega CPK امکان استفاده در طیف متنوعی از کاربرد های فرآیندی است. طراحی Back Pull-Out میتواند عملیات سرویس و تعمیر را ساده تر کند. استاندارد سازی ابعاد نیز می تواند در طراحی و جایگزینی تجهیزات اهمیت داشته باشد. با این حال، سازگاری متریال با سیال باید پیش از سفارش بررسی شود. دمای سیال و فشار کاری نیز باید در محدوده مجاز مدل قرار داشته باشند. نوع آب بندی باید متناسب با خواص سیال و شرایط فشار و دما انتخاب شود. نقطه کاری نیز باید در محدوده مناسب منحنی پمپ قرار گیرد. در پروژه های صنعتی، قابلیت اطمینان و دسترسی به قطعات یدکی نیز باید در نظر گرفته شود. بنابراین MegaCPK را باید بر اساس یک دیتاشیت کامل و شرایط فرایند انتخاب کرد. انتخاب دقیق می تواند از خرابی زود هنگام، نشتی و توقف ناخواسته فرایند جلوگیری کند.
MegaCPK یکی از خانواده های مهم پمپ فرآیندی KSB است. این پمپ به صورت افقی و با محفظه حلزونی طراحی شده است. ساختار آن شامل پروانه شعاعی تک ورودی و طراحی Back Pull-Out است. بر اساس استانداردهای DIN EN ISO 5199 و ابعاد DIN EN ISO 2858 طراحی شده است. این استانداردها آن را برای طیف گستردهای از کاربردهای فرآیندی مناسب می کنند. کاربرد این خانواده را در صنایع شیمیایی و پتروشیمی اعلام کرده است. پالایشگاه ها و مهندسی فرآیند نیز در محدوده کاربرد آن قرار دارند. بسته به نسخه، متریال و سیستم آب بندی قابل تطبیق با شرایط مختلف هستند. برای خانواده MegaCPK محدوده های مختلف دبی، هد، فشار و دمای سیال را اعلام کرده است. بنابراین مدل دقیق باید بر اساس شرایط پروژه انتخاب شود و اعداد فنی یک مدل نباید به کل خانواده تعمیم داده شوند.
کاربرد Magnochem در فرایند هایی است که کنترل نشتی اهمیت ویژهای دارد. صنایع شیمیایی از مهم ترین حوزههای استفاده این پمپ هستند. پتروشیمی نیز به دلیل وجود سیالات حساس یکی از کاربردهای اصلی آن است. پالایشگاهها و مخازن ذخیره نیز در محدوده کاربرد اعلامشده قرار دارند. خطوط لوله صنعتی نیز میتوانند از این نوع پمپ استفاده کنند. انتقال سیالات سمی یا ارزشمند یکی از مواردی است که ساختار بدون آببندی شفت اهمیت پیدا میکند. سیستمهای گردش صنعتی و مدارهای انتقال حرارت نیز در محدوده کاربرد این خانواده هستند. در شرایط دمای بالا، محدوده مجاز دما باید برای مدل انتخابی بررسی شود. در محیطهای خطرناک، گواهی و پیکربندی مناسب باید انتخاب شود. بنابراین Magnochem زمانی بیشترین مزیت را دارد که کنترل نشتی و ایمنی سیال در اولویت طراحی قرار داشته باشد.
از نظر فنی، حذف آب بندی مکانیکی شفت به معنای حذف تمام الزامات نگهداری نیست. کوپلینگ مغناطیسی و محفظه نگهدارنده باید برای شرایط کاری مشخص طراحی شده باشند. خواص سیال نیز روی انتخاب متریال و شرایط عملکرد تأثیر دارند. دمای بالا و فشار بالا باید در محدوده مجاز مدل قرار داشته باشند. در کاربردهای انفجاری نیز الزامات ATEX باید رعایت شود. برای این شرایط نسخه های مناسب ارائه می کند. در انتخاب پمپ باید حداقل دبی، هد، توان و شرایط مکش بررسی شوند. همچنین باید از مناسب بودن سیال برای طراحی Magnetic Drive اطمینان حاصل شود. بنابراین مزیت اصلی Magnochem در ترکیب قابلیت فرآیندی و کاهش ریسک نشتی است. انتخاب صحیح این پمپ می تواند قابلیت ایمنی مدارهای انتقال سیال حساس را افزایش دهد.

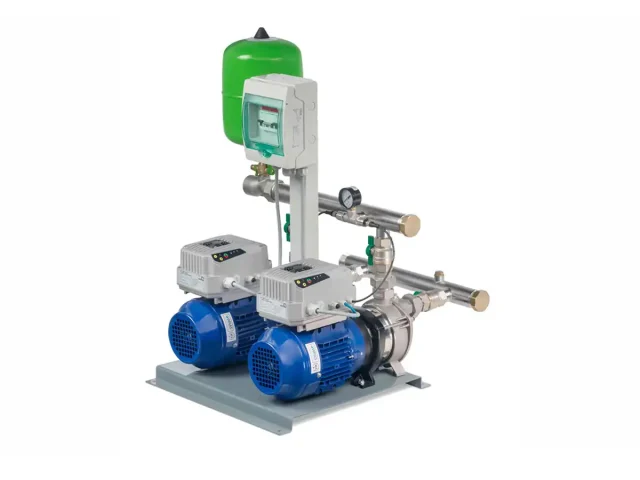

بوستر پمپ ها Pressure Booster Systems
بوستر پمپ یک سیستم تقویت فشار است که برای افزایش یا تثبیت فشار آب در شبکه استفاده میشود. این سیستم ها را با یک یا چند پمپ فشارقوی ارائه می کند. در این ساختار، پمپ ها میتوانند در مسیر تأمین آب نصب شوند. هدف سیستم، تأمین فشار مناسب در شرایط مختلف مصرف است. در ساختمان های مرتفع، فشار شبکه ورودی ممکن است برای طبقات بالاتر کافی نباشد. در این شرایط بوسترپمپ می تواند فشار لازم را تأمین کند. خانواده هایی مانند DeltaSolo، DeltaCompact، DeltaBasic، DeltaPrimo و DeltaMacro را برای پیکربندی های مختلف معرفی می کند. برخی از این سیستم ها از یک پمپ و برخی از چند پمپ استفاده می کنند. کنترل دور متغیر نیز در تعدادی از پیکربندی ها برای تنظیم الکترونیکی فشار استفاده می شود. بنابراین بوسترپمپ KSB یک مجموعه کامل پمپاژ و کنترل است و صرفاً یک پمپ منفرد نیست.
بوستر پمپ های KSB در ساختمان های مسکونی و اداری کاربرد دارند. هتل ها و بیمارستان ها نیز به فشار آب پایدار و قابل اطمینان نیاز دارند. مراکز تجاری و فروشگاه های بزرگ از دیگر کاربردهای این سیستم ها هستند. در واحدهای صنعتی نیز بوسترپمپ برای تأمین فشار شبکه آب استفاده می شود. آبیاری عمومی و آبیاری بارانی نیز در محدوده کاربرد این سیستم ها قرار دارند. سیستم های تأمین آب خانگی و جمعآوری آب باران نیز میتوانند از راهکارهای تقویت فشار استفاده کنند. انتخاب تعداد پمپ ها باید بر اساس الگوی مصرف و دبی مورد نیاز انجام شود. در ساختمان هایی با مصرف متغیر، کنترل دور می تواند عملکرد را با تقاضا هماهنگ کند. در سیستم های چند پمپه نیز امکان تقسیم بار بین پمپ ها وجود دارد. بنابراین بوستر پمپ باید طبق استاندارد و متناسب با ارتفاع ساختمان، تعداد مصرف کنندگان و الگوی مصرف طراحی شود.
از نظر فنی، طراحی بوستر پمپ با تعیین دبی لحظه ای و فشار مورد نیاز آغاز می شود. فشار ورودی نیز باید در محاسبات لحاظ شود. ارتفاع ساختمان و افت فشار لوله ها نیز روی هد مورد نیاز اثر دارند. انتخاب پمپ با هد بیش از نیاز میتواند باعث افزایش فشار غیرضروری و مصرف انرژی شود. انتخاب پمپ ضعیف نیز باعث افت فشار در ساعات اوج مصرف خواهد شد. سیستم های چند پمپه می توانند با تغییر تعداد پمپ های فعال، پاسخ بهتری به تغییرات تقاضا بدهند. در سیستم های مجهز به دور متغیر، سرعت پمپ نیز می تواند متناسب با نیاز تغییر کند . در خانواده Delta از راهکارهای مختلف کنترل دور و کنترل آبشاری استفاده می کند. انتخاب بین DeltaSolo، DeltaCompact، DeltaBasic، DeltaPrimo و DeltaMacro به ظرفیت و معماری سیستم وابسته است. بنابراین طراحی بوستر پمپ باید به صورت مهندسی و بر اساس پروفایل مصرف واقعی انجام شود.
نتیجه گیری در بررسی انواع پمپ های کا اس ب
بررسی خانواده های مختلف KSB نشان می دهد که این شرکت برای هر بخش از صنعت پمپاژ، راهکارهای متفاوتی ارائه کرده است. پمپ های تک مرحلهای مانند Etanorm و Etabloc برای طیف وسیعی از انتقال سیالات مناسب هستند. پمپ های چند مرحله ای مانند Movitec و Multitec برای کاربردهای دارای هد بالاتر اهمیت بیشتری دارند. پمپ های UPA برای استخراج آب از چاه های عمیق طراحی شده اند. در حوزه فاضلاب و لجن کاربرد گسترده ای دارد. برای گردش آب در سیستم های گرمایش، سرمایش و تهویه مطبوع استفاده می شود. EtaLine و EtaLine Pro برای نصب Inline و کاربردهای تأسیساتی و گردش صنعتی توسعه یافته اند. پمپ های فشارقوی KSB نیز طیف گسترده ای از کاربردهای آب، آبیاری، آتش نشانی و صنعت را پوشش میدهند. برای کاربردهای دبی بالا و انتقال آب اهمیت ویژه ای دارد. در صنایع فرآیندی نیز MegaCPK و Magnochem برای شرایط تخصصیتر طراحی شده اند.
با این حال، بهترین پمپ KSB لزوماً قوی ترین یا گران ترین مدل نیست. انتخاب صحیح باید بر اساس شرایط واقعی پروژه انجام شود. دبی مورد نیاز اولین پارامترهای اصلی طراحی است. هد کل نیز باید با درنظرگرفتن ارتفاع، افت مسیر و فشار مصرف کننده محاسبه شود. مشخصات سیال از جمله دما، ویسکوزیته، خورندگی و مواد جامد نیز اهمیت دارند. شرایط مکش باید برای جلوگیری از کاویتاسیون بررسی شوند. جنس قطعات مرطوب باید با سیال سازگار باشد. توان موتور و راندمان نیز در هزینه چرخه عمر پمپ نقش مهمی دارند. در سیستمهای متغیر، کنترل دور می تواند امکان تطبیق بهتر مصرف انرژی با نیاز واقعی را فراهم کند. بنابراین انتخاب پمپ KSB باید بر اساس نقطه کاری، دیتاشیت، منحنی عملکرد و شرایط نصب انجام شود. چنین رویکردی موجب افزایش قابلیت اطمینان، کاهش هزینه انرژی و افزایش عمر مفید تجهیزات خواهد شد.
